這次利用Adruino來作一個距離的小實驗

超音波感測器由超音波發射器、接收器和控制電路所組成。當它被觸發的時候，發射器會發射一連串

40kHz的聲波，當碰觸到物體時，音波反回接收器。超音波是很高頻的聲因，人類耳朵無法聽見的聲音。

這次利用HC-SR04的超音波模組來測試

HC-SR04

Working Voltage: DC 5 V
Working Current: 15mA
Working Frequency: 40Hz
Max Range: 4m
Min Range: 2cm
MeasuringAngle: 15 degree
Trigger Input Signal: 10uS TTL pulse
Echo Output Signal: Input TTL lever signal and the range in proportion
Dimension: 45*20*15mm

HC-SR04 timing diagram
給Trig pin一個10 us TTL pluse， 模組會發射8個40k Hz的聲波，如果有收到TTL的高電位訊號，那Echo會送出超音波來回的時間，使用者再計算音速換算成距離。
換算公式 =>「距離(cm) = 時間(us) / 2(來回) /29(cm/us)」。其它要注意的是量測物體最好大於0.5公尺平方，而trigger時間最好大於60ms，以免trig與echo干擾。

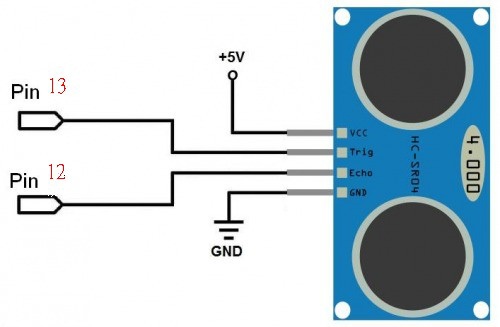

HC-SR04 的接線方式很簡單，總共只有 4 支接腳。

HC-SR04 Arduino
Vcc +5V
Trig GPIO
Echo GPIO
GND GND

我們使用的是HC-SR04 Ultrasonic Sensor Library，因為這個 library 已經把測距的公式都包成了函式庫，

使用上很方便。HCSR04Ultrasonic library 目前最新的版本是 1.1.2 版



#include <Ultrasonic.h>

#define TRIGGER_PIN 12
#define ECHO_PIN 13
#define Alarm_PIN 8

Ultrasonic ultrasonic(TRIGGER_PIN, ECHO_PIN);

void setup()
{
Serial.begin(9600);
pinMode(Alarm_PIN,8);
}

void loop()
{
float cmMsec, inMsec;
long microsec = ultrasonic.timing();

cmMsec = ultrasonic.convert(microsec, Ultrasonic::CM);
inMsec = ultrasonic.convert(microsec, Ultrasonic::IN);

Serial.print("MS: ");
Serial.print(microsec);
Serial.print(", CM: ");
Serial.print(cmMsec);
Serial.print(", IN: ");
Serial.println(inMsec);
//if(cmMsec <=10)
//{
// Serial.println("too close");
// digitalWrite(Alarm_PIN,HGHI);

//}

delay(1000);
}


超音波的應用
http://www.youtube.com/watch?v=70xXKDU9z8w

https://www.youtube.com/watch?v=LY2wxKSlN4E
